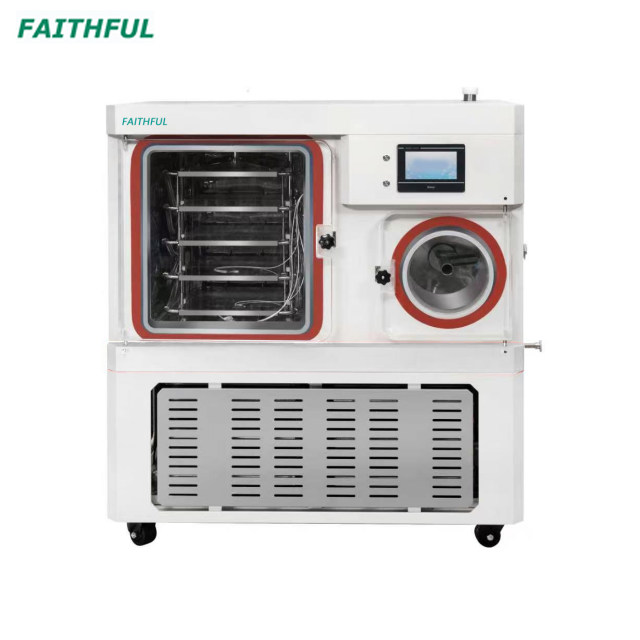

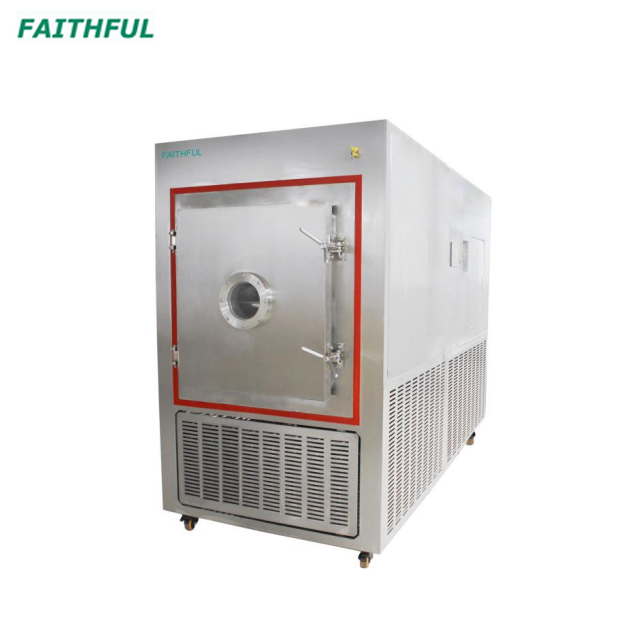

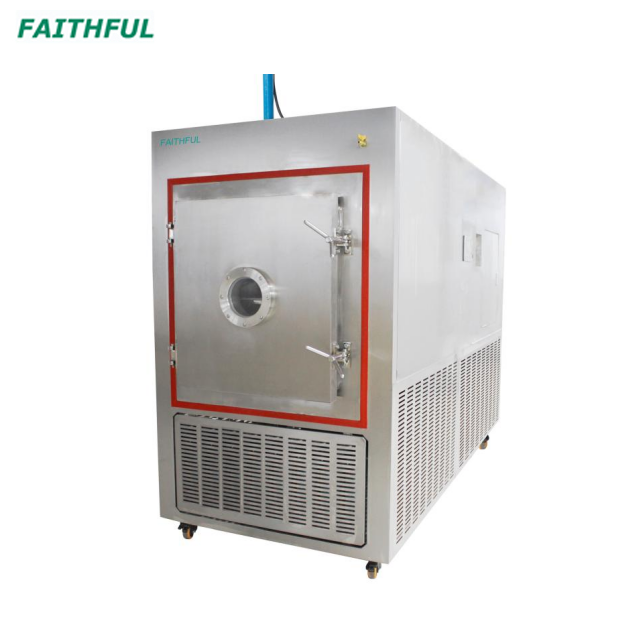

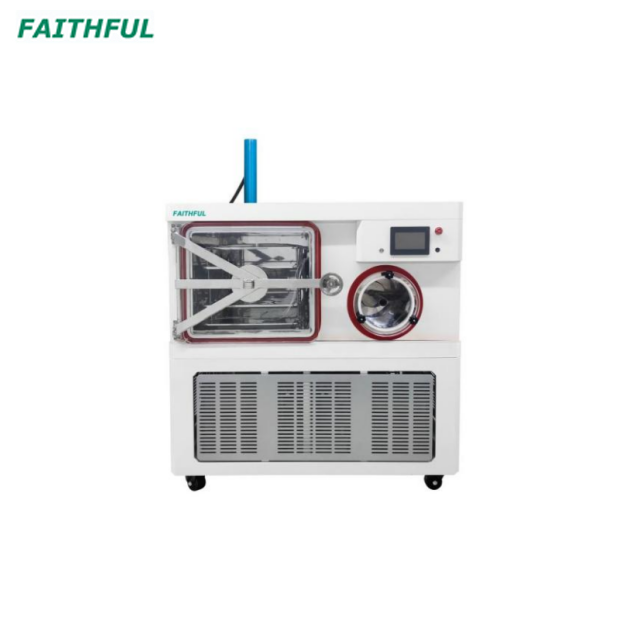

Escala Piloto - Liofilizador de Suporte de Chão

Tipo

Padrão

Imprensa superior

Padrão

Imprensa superior

Temperatura de prateleira (C)

-50~70

Temperatura final do condensador (C)

-80

Grau de vácuo (Pa)

<10

Volume do condensador (L)

13

13

17

17

Área de liofilização (m2)

0.36

0.36

0.5

0.5

Capacidade de condensação (Kg/24h)

6.5

6.5

10

10

Distância entre prateleiras (mm)

90

90

90

90

Capacidade de carga de material líquido (L)

7

7

10

10

Temperatura.uniformidade (C)

±1

±1

±1

±1

Modo de resfriamento

Resfriamento de ar

Resfriamento de ar

Resfriamento de ar

Resfriamento de ar

Função de degelo de aquecimento para câmara do condensador

Y

Y

Y

Y

Método de vedação da tampa

N

Pressão hidráulica

N

Pressão hidráulica

Bomba de vácuo

Modelo padrão BSV-30, velocidade: 8,3L/S

Vácuo final

≤10

≤10

≤10

≤10

Tensão elétrica

380 V

380 V

380 V

380 V

Potência (Kw)

3

3.5

6

6.5

Dimensão da câmara do condensador (LxPxHmm)

240*307

248*356

Dimensão da sala de secagem (⌀xHmm)

470*495*415

470*558*550

Dimensão exterior (LxPxHmm)

1339*932*1319

1339*932*1601

1337*1015*1454

1337*1015*1754

Especificações da prateleiraficátion (LxPxHmm)

395*335*15

300*450*20

Quantidade de prateleira

3+1

3+1

4+1

4+1

Frasco de penicilina ⌀22

702

702

1040

1040

Frasco de penicilina ⌀16

1296

1296

7800

7800

Frasco de penicilina ⌀12

2376

2376

14400

14400

Peso líquido do hospedeiro (kg)

400

445

2000

2050

Pacote de host (LxPxHmm)

1490*1140*1660

1660*1260*1710

Pacote de bomba de vácuo (LxPxHmm)

850*330*450

850*330*450

Peso (kg)

580

630

690

740

Tipo

Padrão

Imprensa superior

Padrão

Imprensa superior

Temperatura de prateleira (C)

-50~70

Temperatura final do condensador (C)

-80

Grau de vácuo (Pa)

<10

Volume do condensador (L)

35

35

90

90

Área de liofilização (m2)

1

1

2

2

Capacidade de condensação (Kg/24h)

15

15

40

40

Distância entre prateleiras (mm)

90

90

100

100

Capacidade de carga de material líquido (L)

20

20

40

40

Temperatura.uniformidade (C)

±1

±1

±1

±1

Modo de resfriamento

Resfriamento de ar

Resfriamento de ar

Resfriamento de ar

Resfriamento de ar

Função de degelo de aquecimento para câmara do condensador

Y

Y

Y

Y

Método de vedação da tampa

N

Pressão hidráulica

N

Pressão hidráulica

Bomba de vácuo

Velocidade: 16,7L/S

Vácuo final

≤10

≤10

≤10

≤10

Tensão elétrica

380 V

380 V

380 V

380 V

Potência (Kw)

9.5

10

14.5

15

Dimensão da câmara do condensador (LxPxHmm)

300x507

360x910

Dimensão da sala de secagem (⌀xHmm)

640x695x550

680x895x820

Dimensão exterior (LxPxHmm)

1633x1027x1612

1633x1027x1912

1260x3710x2076

1260x3710x2476

Especificações da prateleiraficátion (LxPxHmm)

550x480x20

600x600x20

Quantidade de prateleira

4+1

4+1

6+1

6+1

Frasco de penicilina ⌀22

2016

2016

4100

4100

Frasco de penicilina ⌀16

3944

3944

7800

7800

Frasco de penicilina ⌀12

7020

7020

14400

14400

Peso líquido do hospedeiro (kg)

655

700

2000

2050

Pacote de host (LxPxHmm)

1960x1340x1860

1600x1550x2400

1600x2050x2400

Pacote de bomba de vácuo (LxPxHmm)

1010x340x510

A bomba de vácuo não é embalada individualmente

Peso (kg)

900

950

2300

2400
