Ftd4c
FAITHFUL
Parâmetro técnico
Maxinnum Speed: 4000r/min
Centrifugal máximo: 2350xg
Capacidade do rotor para velocidade máxima: 12 × 15ml
Capacidade máxima: 12 × 15ml
Velocidade do rotor para capacidade máxima: 4000r/min
Barulho: ≤55dB
Fonte de energia: AC220V 50Hz 5a
Humidade relativa: ≤85%
Temperatura ambiente: 5℃~ 30℃
Dimensão geral: 270 × 290 × 230milímetros
Tamanho da embalagem:350 × 340 × 360milímetros
N.W/G.W (kg): 8/9
Construção e recurso principal
A centrífuga consiste em carcaça, componente de direção, rotor, elétrico elétrico Componente de controle, e componente de refrigeração da unidade de compressor etc. É acionado diretamente pelo motor sem escova de corrente direta e fez atenuação de vibração amortecida com um amortecedor especial, para o qual é de pequena vibração e baixo ruído, e é de alta precisão de controle de velocidade e tempo rotativos com controle do módulo.
MaTing Rotor Acasalamento rotor mesa ( Por favor ordem otherwise quando o usuário tem especial requerimento. )
Modelo | Nome | Maxi.speed (r/min) | Maxi. centrífugo | Maxi.Capacity | Observações |
No.1 | Rotor angular | 4000 | 2350xg | 12×15ml | -- |
O rotor de o máquina é acasalado de acordo com para ordem requerTeNent and
operado de acordo com para definir parâmetro.
Instalação Requerimento 1. Instalação posição deve Selecione o forte plano e evitar o influência de externo vibração para o máquina.
2. Prevente o luz solar de direto irradiação. Interior deve ser siccity e limpeza 3.Dista iörm o máquina para parede deve ser mais que 4. Instalação rotor. e Inadequado localização e fixação. 5.Power fornecer deve ser Mão Única 22V. Elétrico Plugue capacidade deve ser não menos que Individual terra arame deve ser firmemente conectado.
Parâmetro técnico
Maxinnum Speed: 4000r/min
Centrifugal máximo: 2350xg
Capacidade do rotor para velocidade máxima: 12 × 15ml
Capacidade máxima: 12 × 15ml
Velocidade do rotor para capacidade máxima: 4000r/min
Barulho: ≤55dB
Fonte de energia: AC220V 50Hz 5a
Humidade relativa: ≤85%
Temperatura ambiente: 5℃~ 30℃
Dimensão geral: 270 × 290 × 230milímetros
Tamanho da embalagem:350 × 340 × 360milímetros
N.W/G.W (kg): 8/9
Construção e recurso principal
A centrífuga consiste em carcaça, componente de direção, rotor, elétrico elétrico Componente de controle, e componente de refrigeração da unidade de compressor etc. É acionado diretamente pelo motor sem escova de corrente direta e fez atenuação de vibração amortecida com um amortecedor especial, para o qual é de pequena vibração e baixo ruído, e é de alta precisão de controle de velocidade e tempo rotativos com controle do módulo.
MaTing Rotor Acasalamento rotor mesa ( Por favor ordem otherwise quando o usuário tem especial requerimento. )
Modelo | Nome | Maxi.speed (r/min) | Maxi. centrífugo | Maxi.Capacity | Observações |
No.1 | Rotor angular | 4000 | 2350xg | 12×15ml | -- |
O rotor de o máquina é acasalado de acordo com para ordem requerTeNent and
operado de acordo com para definir parâmetro.
Instalação Requerimento 1. Instalação posição deve Selecione o forte plano e evitar o influência de externo vibração para o máquina.
2. Prevente o luz solar de direto irradiação. Interior deve ser siccity e limpeza 3.Dista iörm o máquina para parede deve ser mais que 4. Instalação rotor. e Inadequado localização e fixação. 5.Power fornecer deve ser Mão Única 22V. Elétrico Plugue capacidade deve ser não menos que Individual terra arame deve ser firmemente conectado.

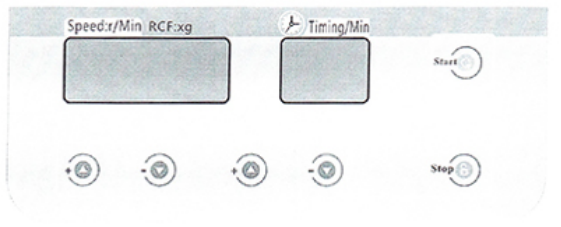

painel de caixa de controle
Fig.1 Painel de controle
1.1 Tampa aberta e instale o rotor.
1.2 Transporte de tubo e tubo centrífugo após a adição da amostra é colocada
simetricamente no rotor.
1.3 Pressione Swith da fonte de alimentação após desligar a tampa do portão.
1.4 Velocidade Exiba o botão abaixo, pressione o parâmetro de velocidade de ajuste "+" ou "-", faixa de configuração de velocidade: 0 ~ 4000 r/min
1.5 Tempo exibir o botão abaixo. Pressione o "+" ou "-" Ajuste Centrifugue Tempo decorrido, intervalo de tempo: 0 ~ 99 r/min
1.6 Pressione a tecla de parada para interromper a operação da máquina. A tampa do portão só pode ser aberta quando a velocidade é reduzida a zero (O). Primeiro de tudo, pressione o botão branco, no lado esquerdo da parte superior. Mantenha pressionado o botão branco. A porta com a tampa da mão se abre.
1.7 Amostra de busca para se preparar para a próxima separação. Repetir o processo de operação acima mencionado.
1.8 Desligue a fonte de alimentação após o teste de acabamento.
1.9 Durante a potência Fåilure. Pull da tampa do portão aberto abaixo do instrumento no rotor Running Stoping completamente e nenhum risco para abrir o portão.

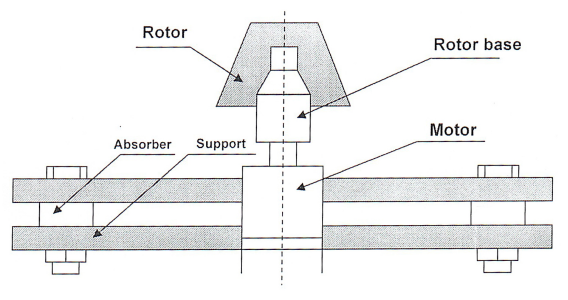

2 Sistema de acionamento Use acionamento direto do motor sem escova com o eixo de condução de vedação prelubricada, e o amortecedor de vibração especial reduz bastante a vibração e o ruído. Nota: Parece que produz vibração SOTNE sob velocidade crítica (aproximadamente entre 400r/min e 900r/min). Esta vibração é um fenômeno normal. O detector desequilibrado envia o motor para parar de funcionar ao produzir vibração anormal.
Fig.2 Mecanismo de acionamento
Sistema de controle elétrico
O sistema de controle elétrico estadia o microcomputador que controla a velocidade, a temperatura e o tempo centrífugo. A velocidade e a temperatura são exibidas com código numérico. O centrífugo é exibido de acordo com diferentes rotores e declarado ao mesmo tempo.
Dispositivo de proteção seguro
Dispositivo de proteção contra velocidade
O motor gera desligamento automaticamente quando a velocidade está fora de controle ou excede 500r/min para evitar a velocidade excessiva da máquina, para que proteja a segurança da máquina e do pessoal.
Desenvolvimento de proteção de desequilíbrio
Devido ao desequilíbrio, a máquina produz a vibração. As luzes FaulLamp, então o motor está desligado e a máquina para de funcionamento quando o Amplitulde excede o valor fornecido.
Manutenção Pintura a alguns graxa ou óleo lubrificante para evitar ferrugem e fácil para
instalar e remover o rotor. Conduta Mgtllar bochecha se o rotor é do erosão e
Haircrack. Verificar antes usar é a mais importante. Pagar atenção para renovação de o centrífugo tubo. Quando o rotor é não usado sobre a longo período de tempo, lugar isto em seco
-ing lugar sem erosão para evitar o erosão para PrvEnt o erosão e ferrugem. Qualidade Garantia Período para o rotor Rotor instalação
Limpar o rotor base em o centrifügal câmara e o calibre de o rotor corpo com limpar Flaneta e pintar afinar graxa. e elevador o rotor com mãos e lugar sobre o rotor base em o centrífugo câmara, Rotor calibreé inserido firmemente sobre o rotor base e parafuso abaixo com parafuso.
Apropriado usar de o rotor O rotor deve conduta o usar e correndo de acordo com para declarado velocidade. Limpar o centrífugo xícara antes usar e lugar o teste solução depois pesagem em o centrífugo xícara. Pesagem erro de o teste solução é menos que Se o centrífugo teste amostra é alguns. então dividir o teste solução em a metade ou um quarto sobre o média. e lugar simetricamente teste solução depois pesagem em o centrífugo xícara. e preencher o água ou outro solução em o descansar vazio xícaras e lugar eles simetricamente depois simetricamente depois pesagem. O centrífugo xícara correndo deve ser em o mesmo tempo para todo correndo. Estritamente proibir o centrífuga correndo quando o centrífugo xícara ou teste solução é sem sinmetricamente colocada. Anortnal usar de o centrífugo xícara poderia produce forte vibração e até Detuagem o máquina e perigo funcionários oferta. Manutenção do rotor
Verificar regularly o oxidação camada de o dentro e rosto externo de
o rotor e o centrífugo xícara. Se lá existir o descamação. erosão, crítico esculpindo ou Haircrack.He então deve parar para usar.
Limpe o líquido residual ou a água interna e externa do rotor e o copo centrífugo com flanela limpa. e secar ao ar para a aplicação de stand-by após o trabalho centrífugo da conclusão.
Evite que o rotor entre em colisão com o copo centrífugo entre si quando o rotor de aplicação e o copo centritilgal.
Não precisa usar o rotor e o copo centrífugo deve ser retirado da câmara centrífuga e local em local seco.
Atenção é importante para operação segura
Retire a matéria estranha da cavidade da câmara centrífuga antes de usar a centrífuga.
Proibir estritamente que a velocidade de corrida do rotor excede a velocidade nominal.
Proibir estritamente o desequilíbrio de corrida.
O rotor deve ser instalado firmemente na base do rotor.
Proibir estritamente abrir a tampa da câmara centrífuga quando a centrífuga está em execução.
Proibir estritamente tocar o rotor em correr com a mão.
Proibir estritamente a corrida de alta velocidade sem o rotor.
Vários rotores combinados para a máquina são de operação de vida útil de até cinco (5) anos, ou seja, o período de garantia de qualidade dos rotores é de cinco anos.
O período de garantia de qualidade do rotor é calculado a partir do dia para deixar a fábrica. O rotor TCHED pode produzir ponto de corrosão e rachadura no estado de baixa velocidade. Lá, para proibir rictelamente usar o rotor com a erosão e a rachadura. O período de garantia do TOR não é adequado para rotor gravado e dividido.
painel de caixa de controle
Fig.1 Painel de controle
1.1 Tampa aberta e instale o rotor.
1.2 Transporte de tubo e tubo centrífugo após a adição da amostra é colocada
simetricamente no rotor.
1.3 Pressione Swith da fonte de alimentação após desligar a tampa do portão.
1.4 Velocidade Exiba o botão abaixo, pressione o parâmetro de velocidade de ajuste "+" ou "-", faixa de configuração de velocidade: 0 ~ 4000 r/min
1.5 Tempo exibir o botão abaixo. Pressione o "+" ou "-" Ajuste Centrifugue Tempo decorrido, intervalo de tempo: 0 ~ 99 r/min
1.6 Pressione a tecla de parada para interromper a operação da máquina. A tampa do portão só pode ser aberta quando a velocidade é reduzida a zero (O). Primeiro de tudo, pressione o botão branco, no lado esquerdo da parte superior. Mantenha pressionado o botão branco. A porta com a tampa da mão se abre.
1.7 Amostra de busca para se preparar para a próxima separação. Repetir o processo de operação acima mencionado.
1.8 Desligue a fonte de alimentação após o teste de acabamento.
1.9 Durante a potência Fåilure. Pull da tampa do portão aberto abaixo do instrumento no rotor Running Stoping completamente e nenhum risco para abrir o portão.
2 Sistema de acionamento Use acionamento direto do motor sem escova com o eixo de condução de vedação prelubricada, e o amortecedor de vibração especial reduz bastante a vibração e o ruído. Nota: Parece que produz vibração SOTNE sob velocidade crítica (aproximadamente entre 400r/min e 900r/min). Esta vibração é um fenômeno normal. O detector desequilibrado envia o motor para parar de funcionar ao produzir vibração anormal.
Fig.2 Mecanismo de acionamento
Sistema de controle elétrico
O sistema de controle elétrico estadia o microcomputador que controla a velocidade, a temperatura e o tempo centrífugo. A velocidade e a temperatura são exibidas com código numérico. O centrífugo é exibido de acordo com diferentes rotores e declarado ao mesmo tempo.
Dispositivo de proteção seguro
Dispositivo de proteção contra velocidade
O motor gera desligamento automaticamente quando a velocidade está fora de controle ou excede 500r/min para evitar a velocidade excessiva da máquina, para que proteja a segurança da máquina e do pessoal.
Desenvolvimento de proteção de desequilíbrio
Devido ao desequilíbrio, a máquina produz a vibração. As luzes FaulLamp, então o motor está desligado e a máquina para de funcionamento quando o Amplitulde excede o valor fornecido.
Manutenção Pintura a alguns graxa ou óleo lubrificante para evitar ferrugem e fácil para
instalar e remover o rotor. Conduta Mgtllar bochecha se o rotor é do erosão e
Haircrack. Verificar antes usar é a mais importante. Pagar atenção para renovação de o centrífugo tubo. Quando o rotor é não usado sobre a longo período de tempo, lugar isto em seco
-ing lugar sem erosão para evitar o erosão para PrvEnt o erosão e ferrugem. Qualidade Garantia Período para o rotor Rotor instalação
Limpar o rotor base em o centrifügal câmara e o calibre de o rotor corpo com limpar Flaneta e pintar afinar graxa. e elevador o rotor com mãos e lugar sobre o rotor base em o centrífugo câmara, Rotor calibreé inserido firmemente sobre o rotor base e parafuso abaixo com parafuso.
Apropriado usar de o rotor O rotor deve conduta o usar e correndo de acordo com para declarado velocidade. Limpar o centrífugo xícara antes usar e lugar o teste solução depois pesagem em o centrífugo xícara. Pesagem erro de o teste solução é menos que Se o centrífugo teste amostra é alguns. então dividir o teste solução em a metade ou um quarto sobre o média. e lugar simetricamente teste solução depois pesagem em o centrífugo xícara. e preencher o água ou outro solução em o descansar vazio xícaras e lugar eles simetricamente depois simetricamente depois pesagem. O centrífugo xícara correndo deve ser em o mesmo tempo para todo correndo. Estritamente proibir o centrífuga correndo quando o centrífugo xícara ou teste solução é sem sinmetricamente colocada. Anortnal usar de o centrífugo xícara poderia produce forte vibração e até Detuagem o máquina e perigo funcionários oferta. Manutenção do rotor
Verificar regularly o oxidação camada de o dentro e rosto externo de
o rotor e o centrífugo xícara. Se lá existir o descamação. erosão, crítico esculpindo ou Haircrack.He então deve parar para usar.
Limpe o líquido residual ou a água interna e externa do rotor e o copo centrífugo com flanela limpa. e secar ao ar para a aplicação de stand-by após o trabalho centrífugo da conclusão.
Evite que o rotor entre em colisão com o copo centrífugo entre si quando o rotor de aplicação e o copo centritilgal.
Não precisa usar o rotor e o copo centrífugo deve ser retirado da câmara centrífuga e local em local seco.
Atenção é importante para operação segura
Retire a matéria estranha da cavidade da câmara centrífuga antes de usar a centrífuga.
Proibir estritamente que a velocidade de corrida do rotor excede a velocidade nominal.
Proibir estritamente o desequilíbrio de corrida.
O rotor deve ser instalado firmemente na base do rotor.
Proibir estritamente abrir a tampa da câmara centrífuga quando a centrífuga está em execução.
Proibir estritamente tocar o rotor em correr com a mão.
Proibir estritamente a corrida de alta velocidade sem o rotor.
Vários rotores combinados para a máquina são de operação de vida útil de até cinco (5) anos, ou seja, o período de garantia de qualidade dos rotores é de cinco anos.
O período de garantia de qualidade do rotor é calculado a partir do dia para deixar a fábrica. O rotor TCHED pode produzir ponto de corrosão e rachadura no estado de baixa velocidade. Lá, para proibir rictelamente usar o rotor com a erosão e a rachadura. O período de garantia do TOR não é adequado para rotor gravado e dividido.
Falta | Tipo de falha | Bochecha e tratamento | Observações |
E-1 | Desequilíbrio | Verifique se a amostra centrífuga está equilibrada | Requer configuração especialmente |
E-2 | Overapeed | A.CHECK define a velocidade. B. Verifique o sinal da medição de velocidade. C.LNFORM FABRICANTE. | |
E-3 | Falha na tampa do portão | a. Verifique se a tampa do portão está coberta firmemente. B. Verifique se o interruptor da tampa do portão estiver ok. | |
E-4 | Abertura da tampa do portão | Tampa da tampa da capa e reinicie.
| |
E-5 | Configuração do modelo de rotor equivocado | Verifique se o modelo do rotor Corresponde à velocidade do rotor.
| |
E-6 | Configuração do programa equivocado | ||
E-7 | Sem velocidade | Bochecha se o soquete de entrada de velocidade for solto.
|
Falta | Tipo de falha | Bochecha e tratamento | Observações |
E-1 | Desequilíbrio | Verifique se a amostra centrífuga está equilibrada | Requer configuração especialmente |
E-2 | Overapeed | A.CHECK define a velocidade. B. Verifique o sinal da medição de velocidade. C.LNFORM FABRICANTE. | |
E-3 | Falha na tampa do portão | a. Verifique se a tampa do portão está coberta firmemente. B. Verifique se o interruptor da tampa do portão estiver ok. | |
E-4 | Abertura da tampa do portão | Tampa da tampa da capa e reinicie.
| |
E-5 | Configuração do modelo de rotor equivocado | Verifique se o modelo do rotor Corresponde à velocidade do rotor.
| |
E-6 | Configuração do programa equivocado | ||
E-7 | Sem velocidade | Bochecha se o soquete de entrada de velocidade for solto.
|
